0、讲在开头

在数字化时代，二维码已经成为了信息交流的一种常见方式。

实际上二维码在1994年的时候就已经诞生了，由Denso公司研制而成，只是那个时候使用范围还不是很大。

早期的二维码由于很容易通过技术方式进行伪造，因此很少有企业愿意去使用他，随着技术的不断迭代和更新，二维码的安全性更进一步得到了提升，从而使得更多的企业愿意使用这项新技术，例如当下的移动支付，还有微信互推，扫码出行等等，极大的方便了网民们的购物、社交和出行！

1、原理

二维码本质上是对字符串的编码规则，最终转换成二进制串。

1.1、介绍

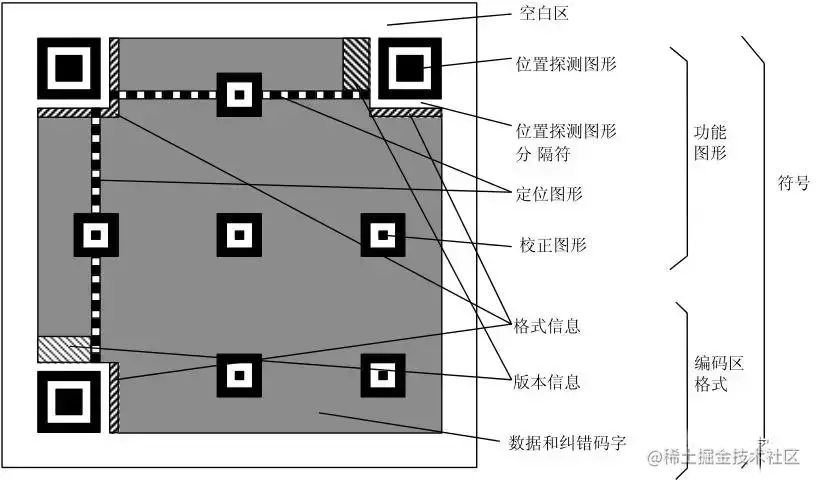

QRCode：Quick Response Code；全称为快速响应矩阵图码

定位图案

位置探测图案：用于标记二维码矩形的大小；用三个定位图案即可标识并确定一个二维码矩形的位置和方向了；
位置探测图形分隔符：用白边框将定位图案与其他区域区分；
定位图案：用于定位，二维码如果尺寸过大，扫描时容易畸变，时序图案的作用就是防止扫描时畸变的产生；
校正图形：只有在 Version 2 及其以上才会需要；

功能数据

格式信息：存在于所有尺寸中，存放格式化数据；
版本信息：用于 Version 7 以上，需要预留两块 3×6 的区域存放部分版本信息；

数据内容（剩余部分）

数据码；
纠错码；

1.2、关键词解释

版本信息

二维码一共有40个尺寸(也可以称为版本、Version)。Version 1是21 x 21的矩阵，Version 2是 25 x 25的矩阵。每增加一个version，长宽就增加 4，公式是：(V - 1) * 4 + 21

最高版本是40，所以是177 x 177的正方形，单纯存储数字的话，可以存 7089 个；只存大写字母的话，可以存大约 4k 个，大约500个汉字

二维码可能会用光么？会

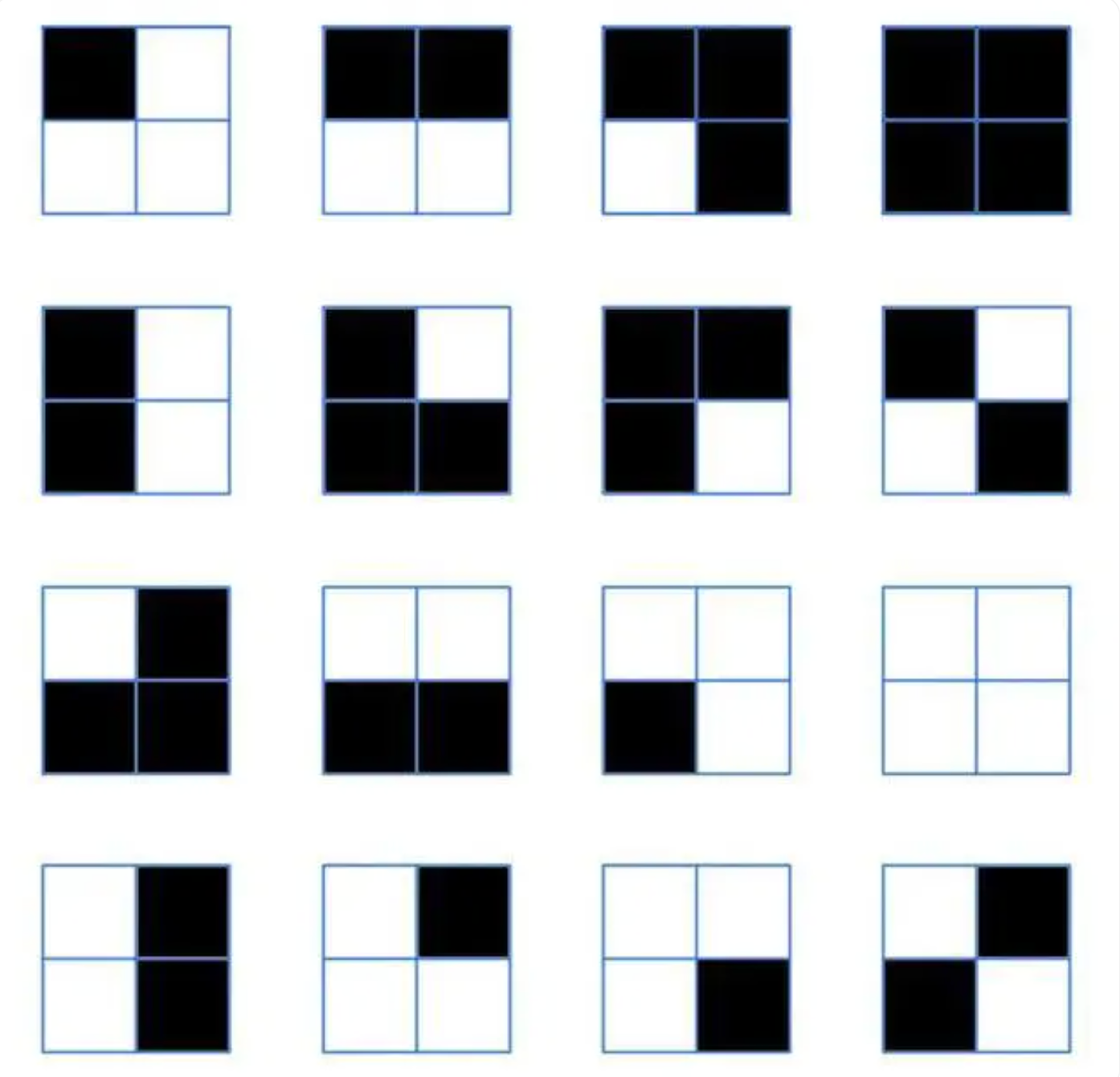

一个2x2的四宫格可以有 2^4=16种形式。

例如微信二维码25x25，每一排有 25 个方块，共 25 列，除去定位用的方块和冗余纠错的方块等，还剩下478 个方块。按照二进制，每个方块只有黑或白两种选择，所以 478 个小方块理论上一共可以组合2^478=780437137578998057845399307448291576437149535666242787714789239906342934704941405030076525765872992789956732780351655723861993919822071326572544 个二维码。

常用编码模式

数字编码(Numeric Mode): 只支持数字 0~9 的编码

字符编码(Alphanumeric Mode)：支持包含数字、大写的A-Z(不包含小写)、以及$ % * + – . / :和空格

字节编码(Byte Mode): 支持0x00~0xFF内所有的字符

日文编码(Kanji Mode)：也可以用于中文编码，只能支持0x8140~~0x9FFC~~、~~0xE040~~0xEBBF的字符

示例

…

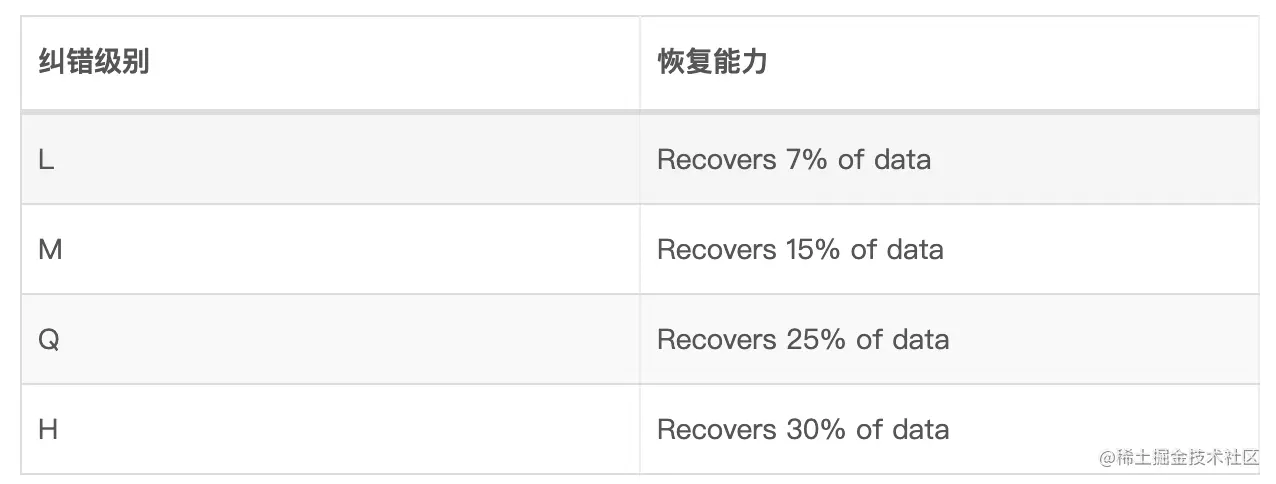

纠错码

为什么二维码有残缺也能扫出来，以及如何保证扫描结果的正确性？

纠错级别越高，恢复能力越强，代价是能存储的有效数据越少，因为纠错码的占比会越高。

纠错方法采用的是里德所罗门码（Reed-Solomon Error correction），该算法运用比较广泛，在二维码中，为了抵抗扫描错误或污点，在磁盘中，为了抵抗媒体碎片的丢失，在高级存储系统中，比如谷歌的 gfs 和 bigtable ，为了抵抗数据丢失。（网络协议中的差错控制）

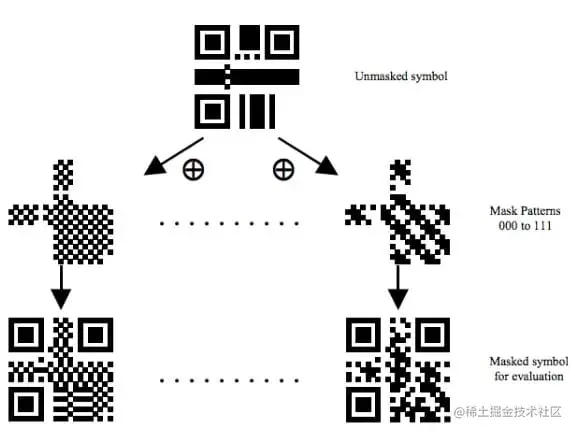

转换为掩码图案

为什么二维码黑白块看起来那么均匀？没有连续的 1/0 块吗？

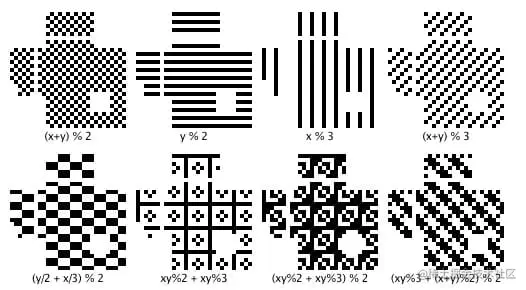

对数据区再进行 Masking 操作，也就是做 XOR 操作

一些示例

research!rsc: QArt Codes

QR codes are 2-dimensional bar codes that encode arbitrary text strings. A common use of QR codes is to encode URLs so that people can scan a QR code (for example, on an advertising poster, building roof, volleyball bikini, belt buckle, or airplane banner) to load a web site on a cell phone instead of having to “type” in a URL.

https://research.swtch.com/qart

2、ZXing库

在 Java 生态体系里面，操作二维码的开源项目很多，如 SwetakeQRCode、BarCode4j、Zxing 等等。

介绍下简单易用的 google 公司的 ZXing，ZXing 不仅使用方便，而且可以还操作条形码或者二维码等。

ZXing，全名为"Zebra Crossing"，是一个开源的Java库，用于二维码的生成和解析。它是一个强大的工具，可以用于生成QR码以及解析包括QR码在内的多种二维码格式。ZXing提供了多种编程语言的API，使开发者能够轻松集成二维码功能到他们的应用中。它支持多种平台，包括Android、iOS、Java等。除了QR码，ZXing还支持解析其他一维码和二维码，例如EAN、UPC、DataMatrix等。

zxing

zxing • Updated May 28, 2025

2.1、添加依赖


<!-- 如果是非 web 应用则导入 core 包即可，如果是 web 应用，则 core 与 javase 一起导入。-->
<dependency>
    <groupId>com.google.zxing</groupId>
    <artifactId>core</artifactId>
    <version>3.5.3</version>
</dependency>
<dependency>
    <groupId>com.google.zxing</groupId>
    <artifactId>javase</artifactId>
    <version>3.5.3</version>
</dependency>

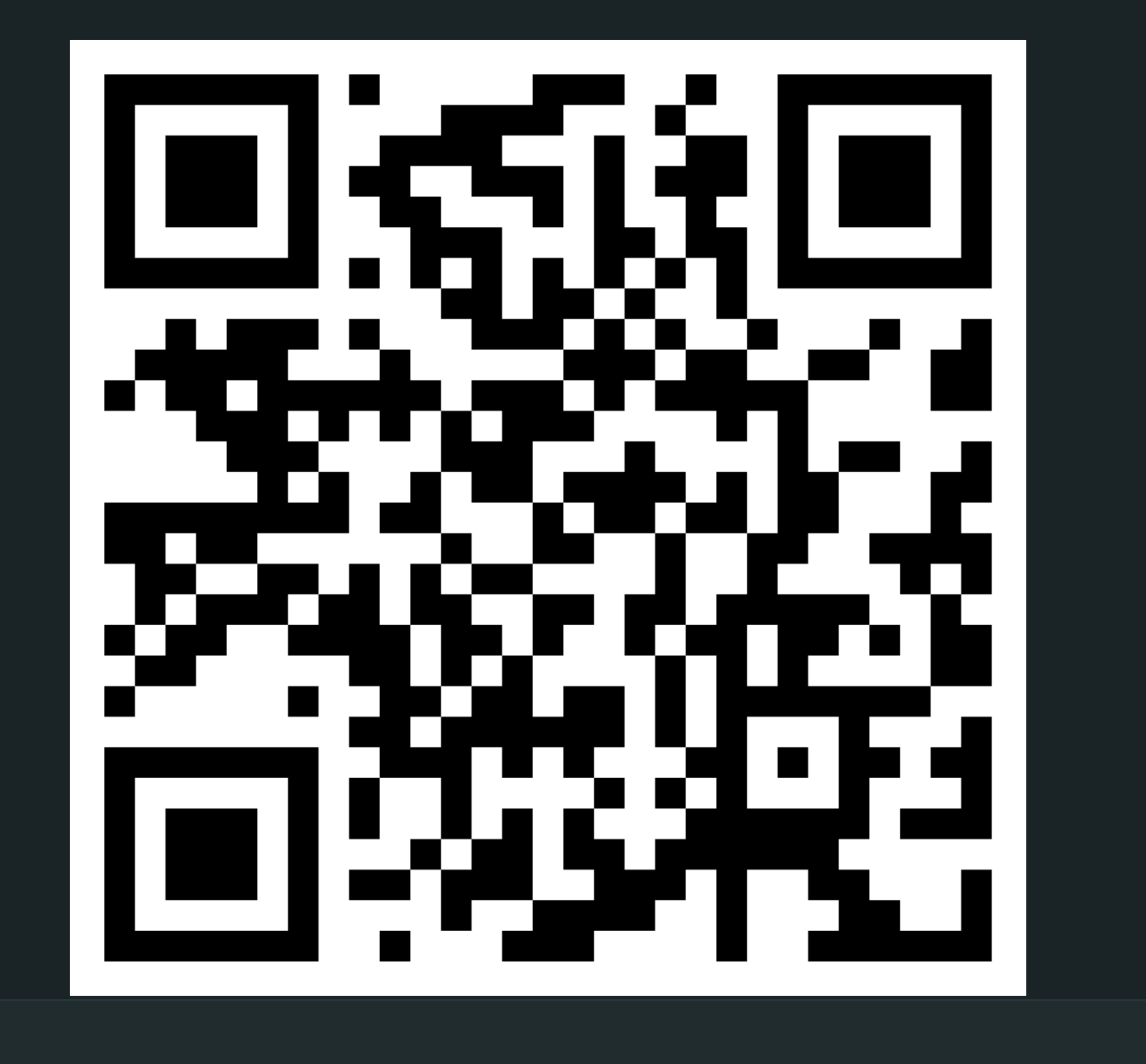

2.2、生成二维码


public static void generateQRCode(String data, int width, int height, String filePath) throws WriterException, IOException {
    Map<EncodeHintType, Object> hints = new HashMap<>();
    // 设置字符编码
    hints.put(EncodeHintType.CHARACTER_SET, StandardCharsets.UTF_8);
    // 错误纠正级别
    hints.put(EncodeHintType.ERROR_CORRECTION, ErrorCorrectionLevel.H);
    // 二维码边距
    hints.put(EncodeHintType.MARGIN, 1);

    MultiFormatWriter writer = new MultiFormatWriter();
    BitMatrix bitMatrix = writer.encode(data, BarcodeFormat.QR_CODE, width, height, hints);

    // 创建BufferedImage对象来表示QR码
    BufferedImage image = new BufferedImage(width, height, BufferedImage.TYPE_INT_RGB);
    for (int x = 0; x < width; x++) {
        for (int y = 0; y < height; y++) {
            image.setRGB(x, y, bitMatrix.get(x, y) ? Color.BLACK.getRGB() : Color.WHITE.getRGB());
        }
    }
    File qrCodeFile = new File(filePath);
    ImageIO.write(image, "png", qrCodeFile);
    System.out.println("generate success: " + filePath);
}

在上面的代码中，generateQRCode方法接受四个参数：

data：要存储在QR码中的数据，可以是文本、URL等。

width：QR码的宽度（像素）。

height：QR码的高度（像素）。

filePath：生成的QR码文件的保存路径。

方法使用ZXing库的MultiFormatWriter来生成QR码，并将QR码保存到指定路径的文件中。确保根据需求修改这些参数以生成你想要的QR码。

或者生成后用Base64编码

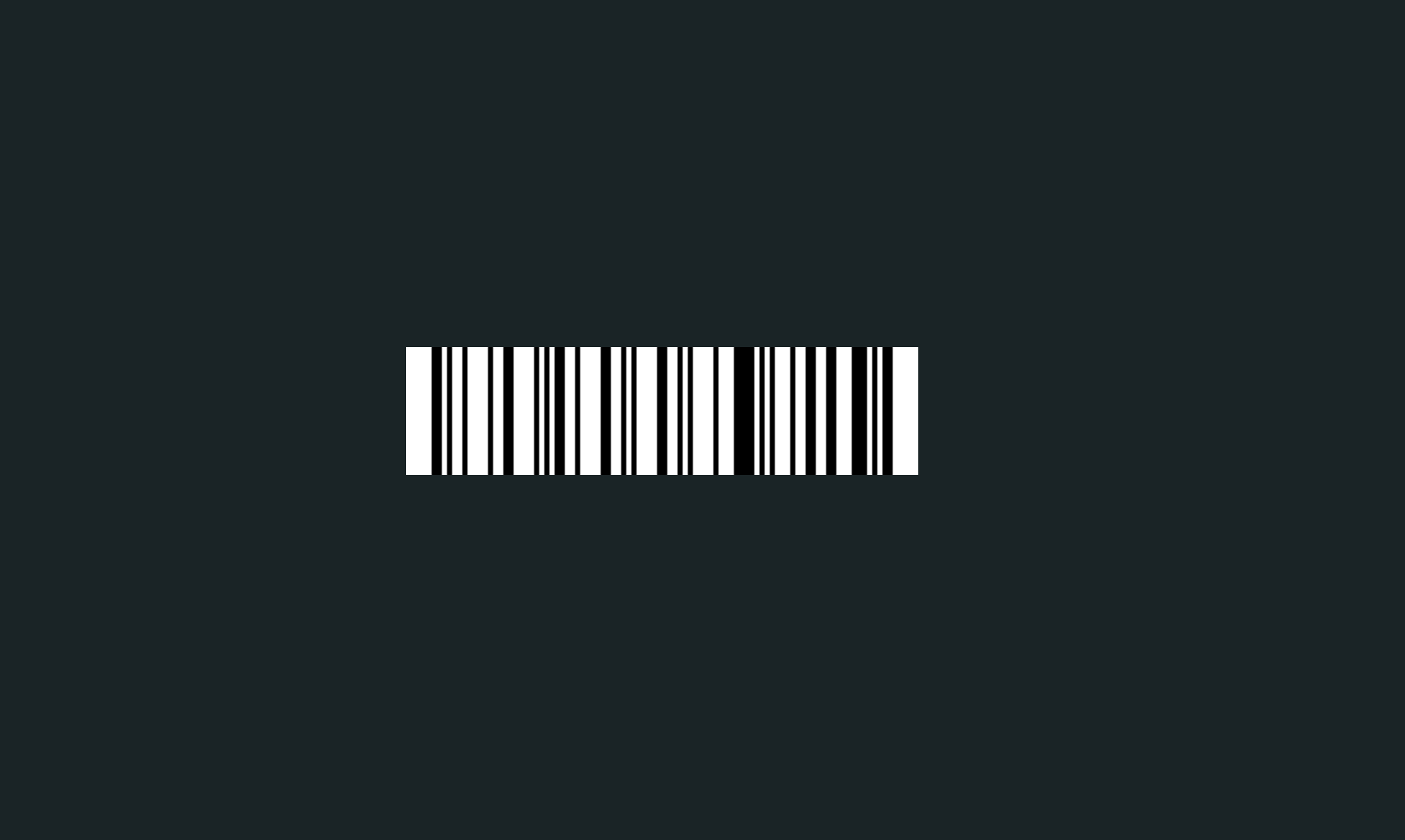

2.3、生成条形码


public static void generateBarcode(String data, int width, int height, String filePath) throws WriterException, IOException {
    Map<EncodeHintType, Object> hints = new HashMap<>();
    hints.put(EncodeHintType.CHARACTER_SET, StandardCharsets.UTF_8);
    MultiFormatWriter writer = new MultiFormatWriter();
    BitMatrix bitMatrix = writer.encode(data, BarcodeFormat.CODE_128, width, height, hints);
    // 创建BufferedImage对象来表示条形码
    BufferedImage image = new BufferedImage(width, height, BufferedImage.TYPE_INT_RGB);
    for (int x = 0; x < width; x++) {
        for (int y = 0; y < height; y++) {
            image.setRGB(x, y, bitMatrix.get(x, y) ? Color.BLACK.getRGB() : Color.WHITE.getRGB()); // 生成黑色条和白色背景的条形码
        }
    }
    // 将条形码保存到文件
    File barcodeFile = new File(filePath);
    ImageIO.write(image, "png", barcodeFile);
    System.out.println("generate success: " + filePath);
}

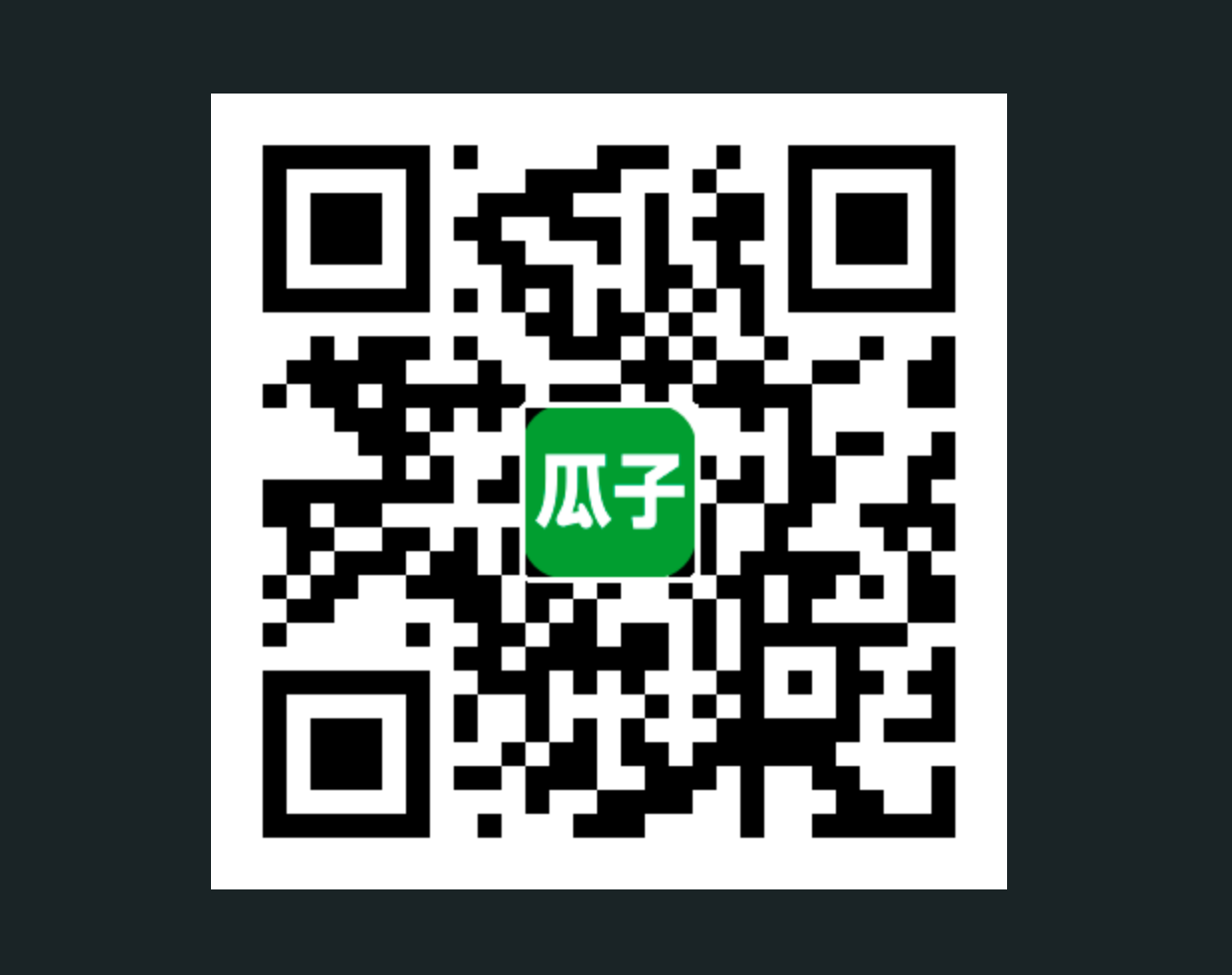

2.4、生成带logo的二维码


public static void insertImage(BufferedImage source, String imgPath, boolean needCompress) throws Exception {
    File file1 = new File(imgPath);
    if (!file1.exists()) {
        System.out.println("文件不存在");
        return;
    }

    Image src = ImageIO.read(new File(imgPath));
    int width = src.getWidth(null);
    int height = src.getHeight(null);
    if (needCompress) { // 压缩LOGO
        if (width > WIDTH) {
            width = WIDTH;
        }
        if (height > HEIGHT) {
            height = HEIGHT;
        }
        Image image = src.getScaledInstance(width, height, Image.SCALE_SMOOTH);
        BufferedImage tag = new BufferedImage(width, height, BufferedImage.TYPE_INT_RGB);
        Graphics g = tag.getGraphics();
        g.drawImage(image, 0, 0, null); // 绘制缩小后的图
        g.dispose();
        src = image;
    }
    // 插入LOGO
    Graphics2D graph = source.createGraphics();
    int x = (source.getWidth() - width) / 2;
    int y = (source.getHeight() - height) / 2;
    graph.drawImage(src, x, y, width, height, null);
    Shape shape = new RoundRectangle2D.Float(x, y, width, width, 6, 6);
    graph.setStroke(new BasicStroke(3f));
    graph.draw(shape);
    graph.dispose();
}

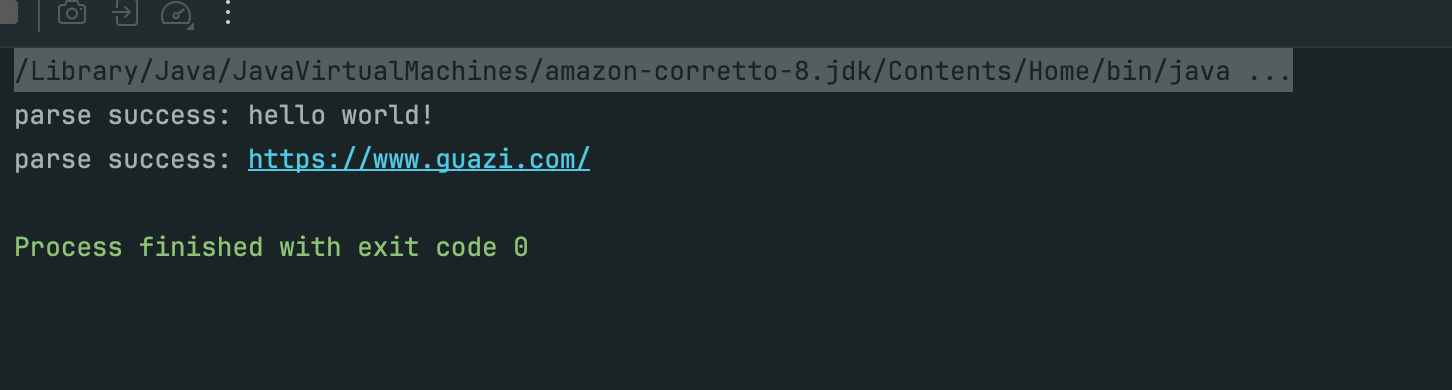

2.5、读取二维码/条形码


public static String parseQRCode(BufferedImage bufferedImage) throws NotFoundException {
      /**
     * com.google.zxing.client.j2se.BufferedImageLuminanceSource：缓冲图像亮度源
     * 将 java.awt.image.BufferedImage 转为 zxing 的 缓冲图像亮度源
     * 关键就是下面这几句：HybridBinarizer 用于读取二维码图像数据，BinaryBitmap 二进制位图
     */
    BufferedImageLuminanceSource source = new BufferedImageLuminanceSource(bufferedImage);
    BinaryBitmap bitmap = new BinaryBitmap(new HybridBinarizer(source));
    Map<DecodeHintType, Object> hints = new HashMap<>();
    hints.put(DecodeHintType.CHARACTER_SET, "UTF-8");

    /**
     * 如果图片不是二维码图片，则 decode 抛异常：com.google.zxing.NotFoundException
     * MultiFormatWriter 的 encode 用于对内容进行编码成 2D 矩阵
     * MultiFormatReader 的 decode 用于读取二进制位图数据
     */
    MultiFormatReader reader = new MultiFormatReader();
    Result decode = reader.decode(bitmap, hints);
    System.out.println("parse success: " + decode.getText());
    return decode.getText();
}

public static String parseQRCodeByFile(File file) throws IOException, NotFoundException {
    BufferedImage bufferedImage = ImageIO.read(file);
    return parseQRCode(bufferedImage);
}

public static String parseQRCodeByUrl(URL url) throws IOException, NotFoundException {
    BufferedImage bufferedImage = ImageIO.read(url);
    return parseQRCode(bufferedImage);
}
